シーリング関連製品 sealing

ペール缶ポンプ

シーリング材（シール剤や接着剤）をペール缶などの容器から効率よく供給するための装置です。

Pail TYPE

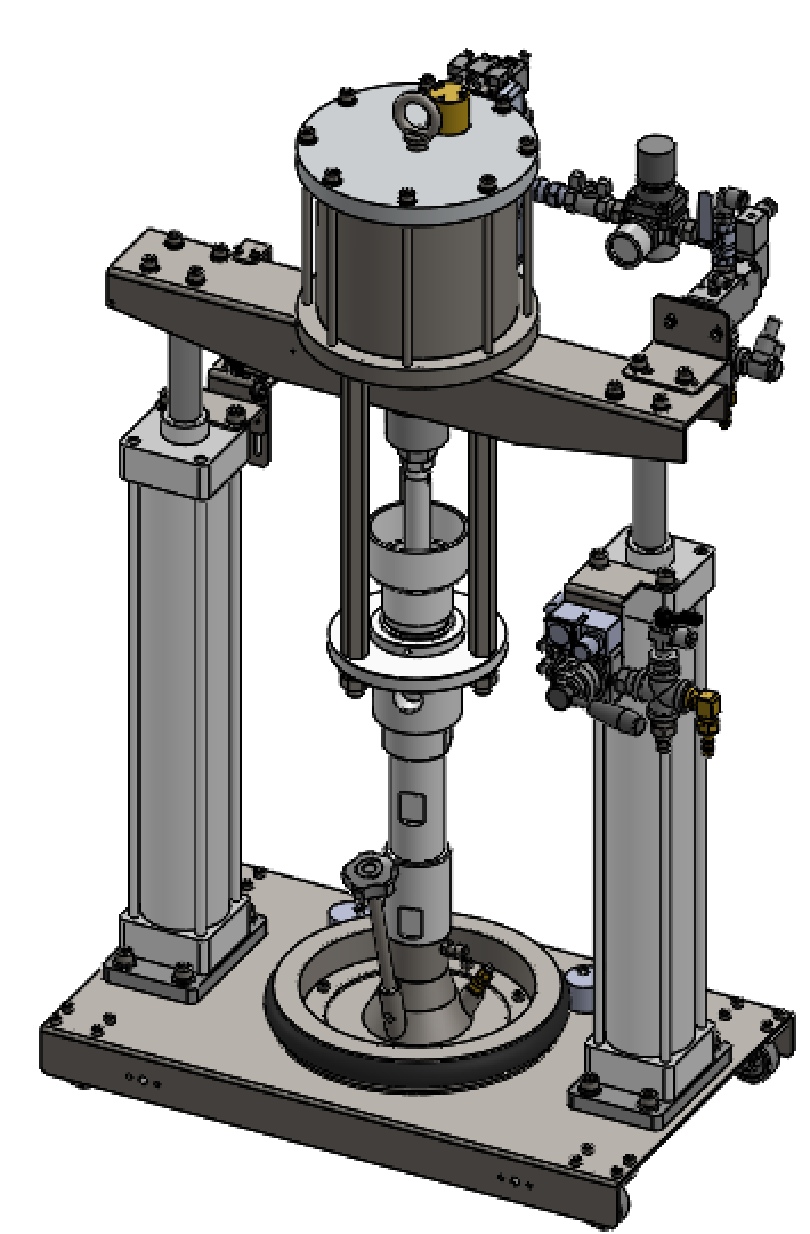

BKS シリーズペールタイプシングルエレベーター付プライミングピストンポンプ

型式	BKS60075
ポンプ比率	60:1
最大使用流体圧力	30 MPa
最大使用エア圧力	0.5MPa
最大流量	2.4 L/min
ポンプ容量	75 ml/ストローク
エレベーターシリンダ径	Φ80
エレベーター押圧	2150N (エア圧 0.5MPa 時)
流体出口口径	Rc3/4 inch
エア入口口径	Rc1/2 inch
質量	約 80kg
寸法	430W x570L x 1078 (Max1499)H

Pail TYPE

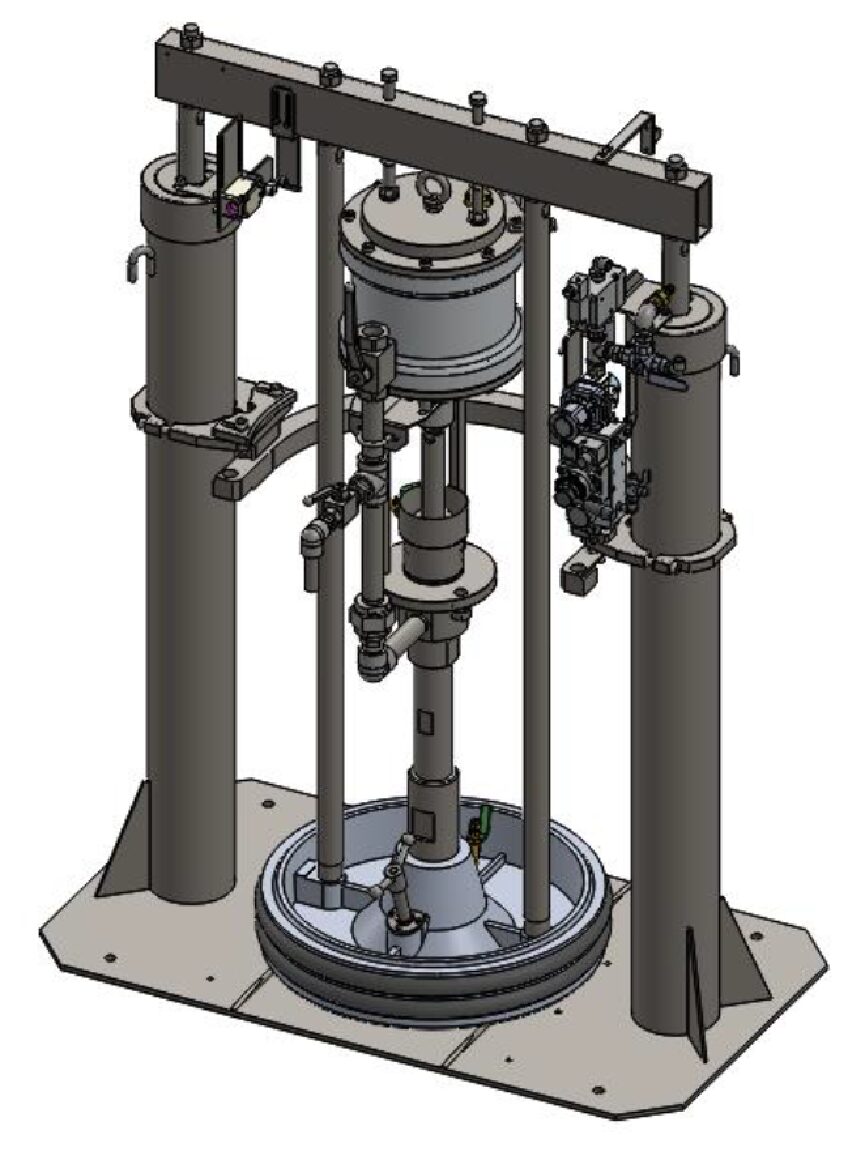

BKT シリーズペールタイプツインエレベーター付プライミングピストンポンプ

型式	BKT60075
ポンプ比率	60:1
最大使用流体圧力	30 MPa
最大使用エア圧力	0.5MPa
最大流量	2.4 L/min
ポンプ容量	75 ml/ストローク
エレベーターシリンダ径	Φ80
エレベーター押圧	4300N (エア圧 0.5MPa 時)
流体出口口径	Rc3/4 inch
エア入口口径	Rc1/2 inch
質量	約 90kg
寸法	620W x360L x 1094 (Max1501)H

特徴

効率的な液体供給

材料缶から材料を吸い上げスムーズに供給

作業の省力化

手作業での汲み上げが不要になり作業負担を軽減

安定した供給

一定の圧力でシーリング剤を吐出しムラのない塗布が可能

高い作業効率

自動供給により手作業よりもスピーディかつ安定した塗布

多様なシーリング剤に対応

高粘度の材料もスムーズに供給

耐久性の高い構造

長時間の使用に耐えメンテナンスの負担を軽減

適応性の高さ

さまざまなノズルやロボットシステムと組み合わせ可能

役割

車体の接合部や隙間にシーリング剤を塗布し、防水・防錆・遮音効果を高める役割を担います。ペール缶に入ったシーリング剤を吸い上げ、一定の圧力で安定供給することで、作業効率の向上と均一な塗布を実現します。また、自動化による効率化により、生産ラインのスムーズな運用にも貢献します。

ブースターポンプ

シーリング材やウレタン等の高粘度材料を安定したビードで塗布することができる定量吐出ポンプです。

電動ブースターポンプ

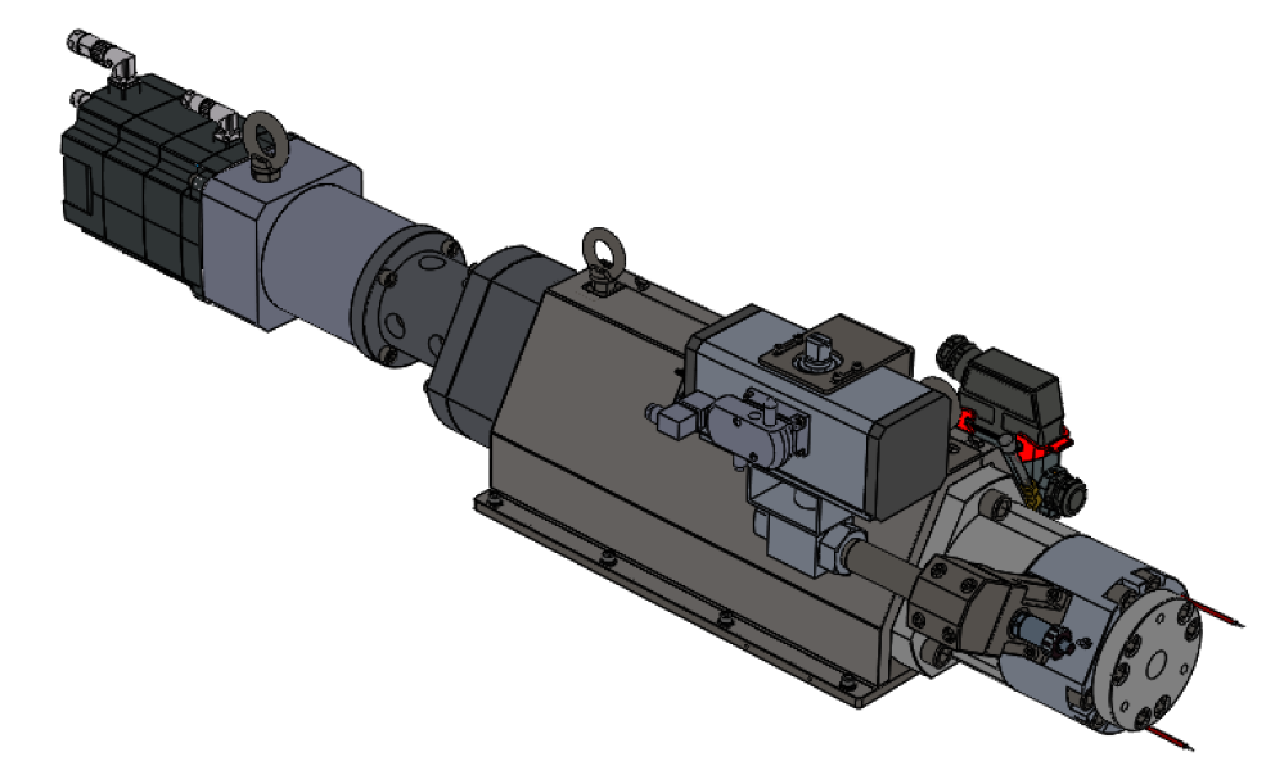

BPU シリーズBPU600CCタイプ ・ BPU700CC

型式	BPU600-SS11	BPU700-SY11
ポンプ容量	604 ml(95mmストローク)	732 ml(115mmストローク)
最大流量	63 ml/sec	56 ml/sec
最大使用圧力	25 MPa	25 MPa
充填圧力	25 MPa以下	25 MPa以下
モーター容量	3.5kW(SIEMENS)(注1)	1.8kW(YASKAWA)(注2)
減速比	40	45
使用エア圧力	0.4~0.6 MPa	0.4~0.6 MPa
材料入口	Rc 1	Rc 1
材料出口	Rc 1	Rc 1
質量	約 195kg	約 205kg

電動ブースターポンプ

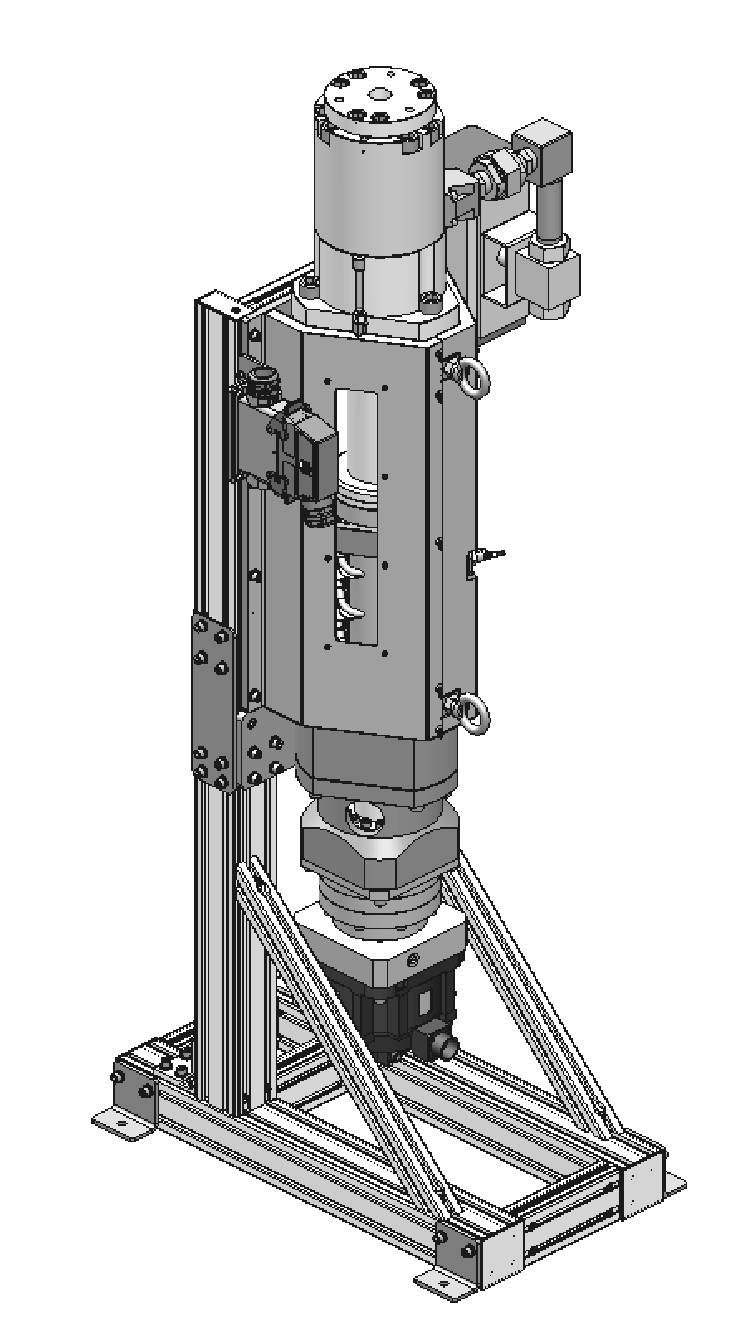

BPU シリーズBPU1000CCタイプ

型式	BP1000-SY11SP
ポンプ容量	1018 ml(160mmストローク)
最大流量	121.1 ml/sec
最大使用圧力	25 MPa
充填圧力	25 MPa以下
モーター容量	2. 9kW
使用エア圧力	0.4~0.6 MPa
材料入口	Rc 1
材料出口	Rc 1
質量	約 225 kg

電動ブースターポンプ

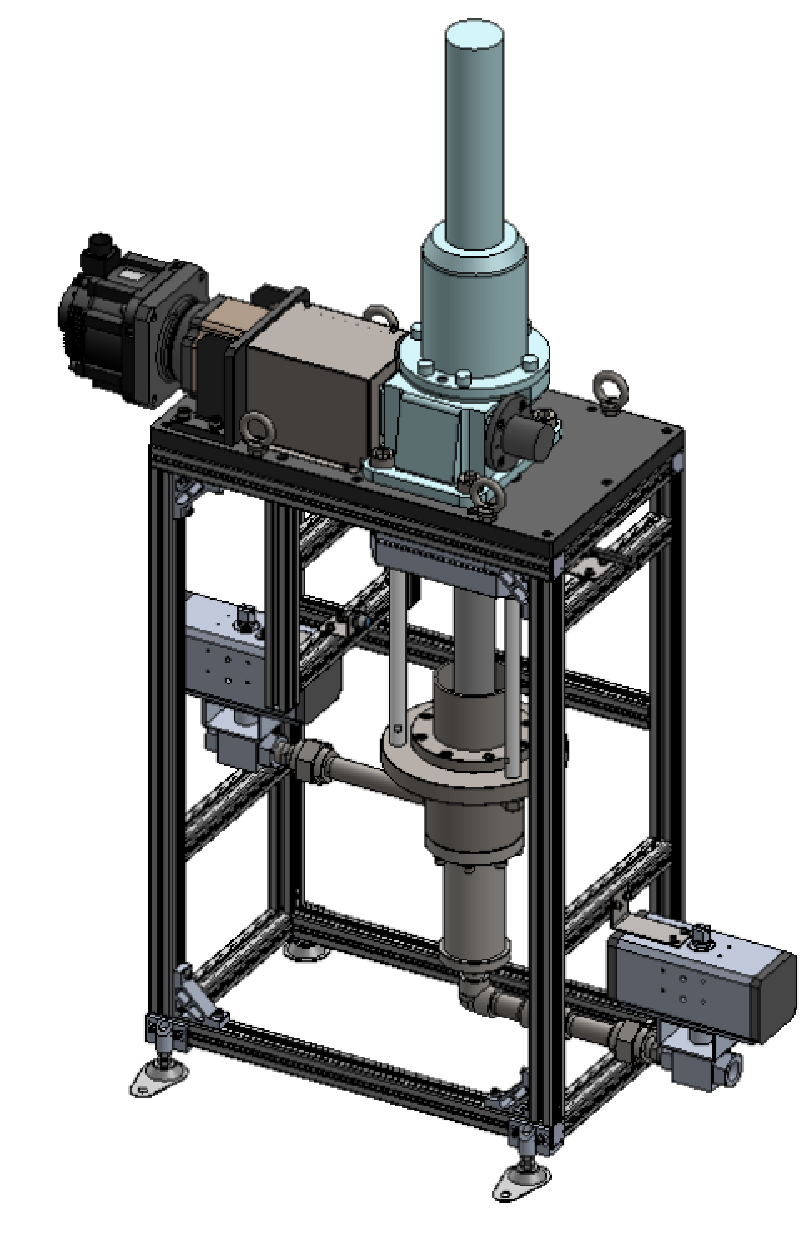

EBU シリーズEBU600CCタイプ

型式	EBU600
ポンプ容量	594 ml(210mmストローク)
最大流量	45 ml/sec
最大使用圧力	20 MPa
常用使用圧力	10~15 MPa
充填圧力	20 MPa以下
モーター容量	2. 9kW 200V
使用エア圧力	0.4~0.7MPa
材料入口	Rc1
エア入口	Rc1
質量	約 300kg

電動ブースターポンプ

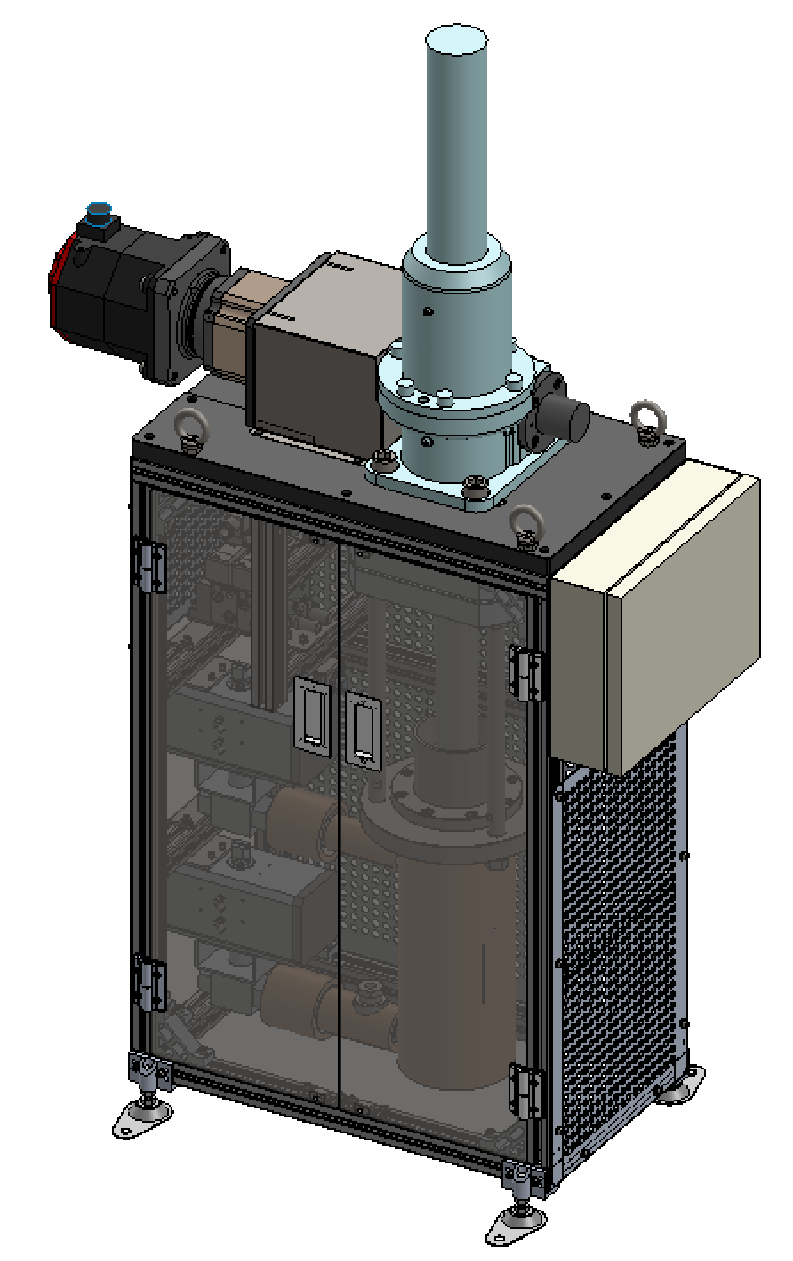

EBU シリーズEBU700CCタイプ

型式	EBU700F
ポンプ容量	693 ml(245mmストローク)
最大流量	45 ml/sec
最大使用圧力	20 MPa
常用使用圧力	10~15 MPa
充填圧力	20 MPa以下
モーター容量	4.5kW
使用エア圧力	0.4~0.7 MPa
材料入口	Rc 1
エア入口	Rc 1
質量	約 315kg

特徴

吐出量はサーボモーターの回転数で制御され、定量吐出を行い供給圧の変動に影響されず均一なビードを吐出可能。
塗布作業中に吐出量を変更する事は容易です。
ポンプ内の初期圧力を調整可能で、吐出開始から一定のビード塗布を行える。

コンパクト設計

省スペースでの設置が可能

高い耐久性

長時間の使用にも対応できる堅牢な構造

エネルギー効率が良い

必要な圧力だけを供給し無駄なエネルギー消費を抑える

メンテナンスが容易

シンプルな構造で定期的な点検がしやすい

役割

ブースターポンプは、組み立て工程で使用する機械やツールに安定した圧力を供給することで、作業効率と製品の仕上がり精度を向上させます。締め付け作業やプレス加工では、均一な力を加えることが求められるため、品質の安定化に貢献します。また、エネルギーの最適利用を図ることで、工場全体の生産性向上にも寄与します。

自動車の組み立て工程では、潤滑油や接着剤、塗料などの供給に広く活用され、作業の効率化と均一な供給を実現します。特に、エンジンオイルやグリースなどの液体を安定して供給する役割を担い、正確な量を供給することで品質の均一化に貢献します。また、手作業による汲み上げが不要になるため、作業者の負担を軽減し、生産効率の向上にもつながります。

二液塗布装置

2種類の液体材料を正確な比率で混合し、均一に塗布する装置です。

特徴

高精度な混合・塗布

指定された比率で均一に混合しムラのない塗布が可能

自動制御機能

塗布量や塗布速度をプログラムで管理し一貫した品質を確保

多様な材料に対応

接着剤やシーリング材、樹脂材料など幅広い用途で使用可能

作業効率の向上

手作業よりも高速かつ正確に塗布でき生産ラインの効率化に貢献

環境対応

適切な塗布量を管理し材料の無駄を減らすことで環境負荷を低減

役割

車両の組み立て工程では、接合部やシール部分の品質を高めるために、接着剤やシーリング剤が使用されます。二液塗布装置は、これらの材料を正確に供給し、強力な接着性や防水・防塵性能を確保します。こうした工程を経ることで、車体の安全性や耐久性が向上し、安定した品質の製造が可能となります。

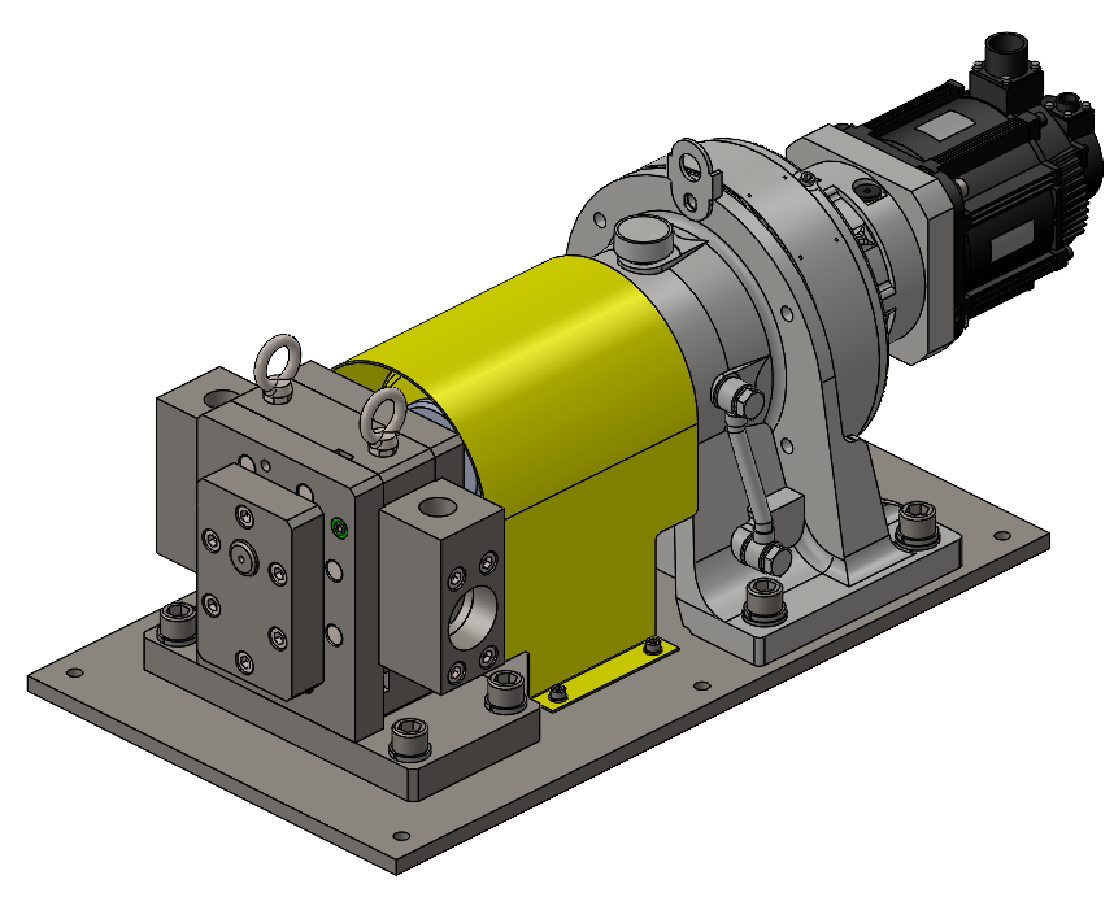

カートリッジ塗布装置

接着剤やシーリング材を精密に塗布するための装置です。

特徴

高精度な塗布

一定の圧力と速度で安定した塗布が可能

作業の効率化

手作業に比べて均一かつ迅速な塗布を実現

適用範囲の広さ

接着剤やシーリング材など多様な材料に対応

自動化対応

ロボットと連携しラインの自動化が可能

材料の無駄を削減

最適な塗布量を制御しコスト削減に貢献

役割

カートリッジ塗布装置は、一定の圧力で材料を均一に吐出・塗布し、接合部の強度や密閉性を確保する役割を担います。これにより、車体の剛性が向上し、走行中の振動や水・ホコリの侵入を防ぎます。さらに、作業の効率化や品質の安定にも貢献し、製造工程の自動化に欠かせない装置です。
